負壓稱量室|負壓稱量罩

負壓稱量室又稱負壓稱量罩或者中心稱量臺，負壓稱量房，負壓稱量室由工作區、回風箱體、風機箱體、出風箱體、外箱體、初效過濾器、中效過濾器、高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成?？刂泼姘逦挥谠O(shè)備內部工作區正面，控制面板采用觸摸屏式控制面板，可以控制風機起停，調節風機工況，調整工作區需要的風速。在其旁有壓差計，測試過濾器的阻力。在送風箱體的內部還有排風調節板，可以調節設備的排風量在合理的范圍內。

負壓稱量室又稱負壓稱量罩或者中心稱量臺，負壓稱量房

負壓稱量室由機箱、通過初效過濾器進行預過濾、中效過濾器、高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成。機箱采用拉絲無指紋不銹鋼SUS304制作，鈑金一體折彎制作而成，美觀潔凈，易于清潔消毒。

負壓稱量室(罩)是一種用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備，它提供一種垂直單向氣流。部分潔凈空氣在工作區循環，部分排出至附近區域，使工作區產生負壓。在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還可避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。

負壓稱量室內空氣經初效過濾器、由離心風機壓入靜壓箱，在經高效過濾器后從氣流擴散送風單元出風面吹出，潔凈空氣以均勻的斷面風速流經工作區，從而形成高潔凈的工作環境。中心稱量罩的操作區域維持在負壓狀態，排出10%的循環空氣。中心稱量小室的空氣經過三級過濾系統（高效過濾器除去99.99%的顆粒≥0．3μm以上的所有灰塵）進行自循環，設計符合藥廠GMP要求。

負壓稱量室稱量操作區域由百級垂直層流ISO5（NF，EN，ISO14644-1）保護，按照FDA和歐盟GMP以及國內GMP的要求進行設計。

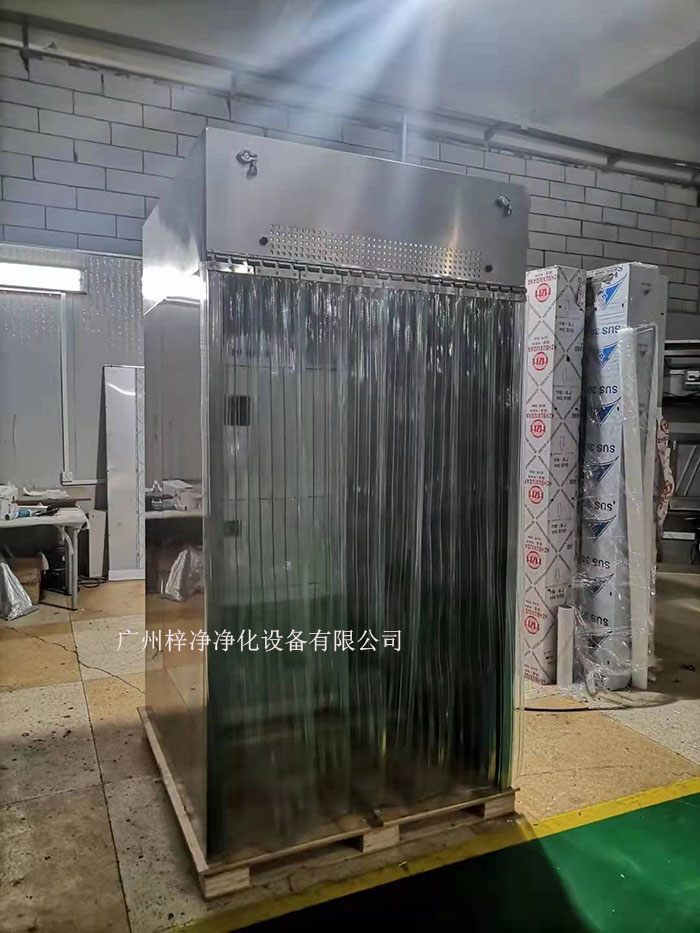

負壓稱量室制作安裝實拍圖

負壓稱量室工作原理:

設備采用垂直單向流的氣流形式，回風先通過初效過濾器進行預過濾，將氣流中的大顆粒粉塵粒子處理掉。經過預處理后的空氣，再經過中效過濾器進行二次過濾，以起到充分保護高效過濾器的作用。在離心風機提供的壓力下，通過高效過濾器，使之達到潔凈要求。操作區與外部環境的形成相對負壓，從而保證此區域內的粉塵不會擴散至室外，起到保護外部環境的作用。

負壓稱量室制作安裝實拍圖

負壓稱量室說明：

1、蜂鳴器；2、風速傳感器；3、PAO注入口；4、DOP檢測口；5、中效壓差表；6、初效壓差表；7、中效壓差表；8、高效壓差表；9、集中控制屏；10、防塵插座；11、回風網孔板；12、排風網孔；13、啟動按鈕；14、急停；15、負壓區；16、風管；17、風機箱；18、風機；19、初效過濾器、20、液槽高效；21、正壓區；22、照明燈具；23、均流膜。

稱量臺由工作區,回風箱體,風機箱體,出風箱體,外箱體,初效過濾器,排風高效過濾器,壓差表,照明燈,可變風量風機組

負壓稱量室產品優勢：

1、風機具有長壽命、低噪聲、免維護、震動小;

2、雙層負壓結構，無泄漏風險;

3、優異的空氣均勻分布性能;

4、風速自動恒定或有級調節;

5、液槽設計確保完美密封;

6、內外一致，整潔無死角;

負壓稱量室結構細節 負壓稱量室此型號稱量室采用袋進袋出更換G4初效及F8板式中效的結構，操作區正面回風，人員站立區正立面作為人機界面或按鈕的安裝面。本設備由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分拼裝而成?？刂泼姘逦挥谠O(shè)備內部工作區正面，控制面板采用輕觸型LED控制面板，可以控制風機起停，調節風機工況，調整工作區需要的風速（當設備安裝使用后，需由專門人員調節工況）。在其旁有壓差計，測試過濾器的阻力在送風箱體的內部還有排風調節板，可以調節設備的排風量在合理的范圍內（設備安裝就位后，由專業人員設試，請勿擅自調整）。
